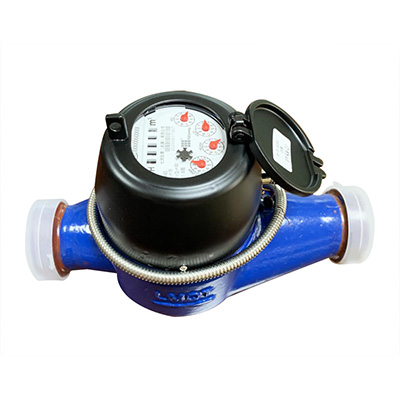

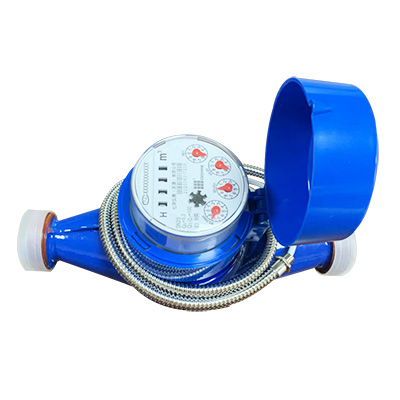

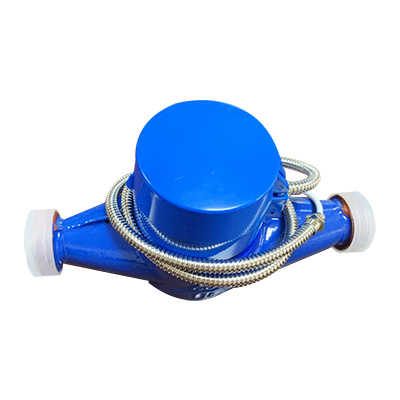

直读水表

产品介绍
产品特点
技术参数及要求
功能及应用

　　一、基表规格、功能及系统技术要求

　　1、规格

　　B类、E1、卧式/立式、计数器采用干式、带电子装置。

　　2、水表温度范围等级为T30。适用条件：0.1～40℃冷水，水中含氯，PH值7.0～8.5。环、境温度5℃～+50℃,相对环境湿度≤90%。

　　3、公称直径符合GB/T1047的规定；公称压力符合GB/T1048的规定。

　　4、水表尺寸符合GB/T 778.1中4.1条、4.2条的规定，公差不允许正公差，负公差为2mm。

　　5、压力损失

　　压力损失符合GB/T778.1中4.3条款,等级为△P63等级。

　　6、基表准确度、量程比

　　水表准确度为2级，水表量程比R≥80。

　　7、水表指示装置的标尺的分格值应足够小以保证水表的分辨率：不超过最小流量下流过1.5h的实际体积值的0.5％。

　　8、产品清楚、永久的在水表不可分离的外壳上标明以下信息：计量单位、准确度等级、常用流量、常用流量与最小流量比值、分界流量与最小流量比值、制造计量器具许可证标志和编号、制造商名称或商标、制造年月和编号、流向、最大允许压力、安装方式、温度等级、最大压力损失等参数。

　　二、电子装置技术要求

　　1、机电转换方式

　　水表采用光电直读式，机电转换单元直接从基表的机械指示装置中读取累计流量的数据；

　　2、装置输出信号为数字信号，传感器为红外光电直读。水表采用全整位直读，高位不依靠逻辑进位。

　　3、传感器

　　1)每个字轮传感器≥5组对管；

　　2)装置具有传感器在线查错功能，对不可信数据能够准确报警；

　　3)装置进行机电数据转换时，抗环境可见光扰动强度≥800Lux；

　　4、装置无内置电池，不抄表时，表具不加电。

　　5、通信接口

　　装置采用M-bus总线接口。抄单只表时间<0.5秒。

　　6、电源

　　传感器采用M-bus总线供电方式。满足国际EN1434-3标准。总线电压：24V～36V，传感器最低工作电压12V，最高工作电压42V。具有动态电平识别的接收逻辑，无极性连接。

　　装置静态工作电流≤2mA，最大工作电流≤15mA；

　　水表电源在Unom（90％）≤U≤Unom（110％）波动时，电子远传水表不应损坏，能正常工作。传感器接口隔离电压4kV；具备浪涌电流保护，峰值功率1500W；传感器M-BUS接口还具备短路保护、过流保护、过压保护（可防御持久±50V可逆电压，具有抵抗长久250VAC电压的保护），故障解除后自动恢复。

　　7、水表电子部分与机械部分完全独立，可更换，并采用双组分环氧树脂灌注密封，水表的电子装置连同引出线和引出线密封装置应达到GB/T 4208中规定的IP68防护等级。

　　8、电磁环境

　　在下列电磁干扰条件下，电子远传水表不应损坏和改变数据。

静电放电抗扰度	GB/T 17626.2 严酷等级：3级
射频电磁场辐射抗扰度	GB/T 17626.3 严酷等级：3级
电快速瞬变脉冲群抗扰度	GB/T 17626.4 严酷等级：3级
浪涌(冲击)抗扰度	GB/T 17626.5 严酷等级：4类
